變頻器是輸送設備中常用的調速電器件，隨著電子技術的發展，變頻器對
滾筒輸送機的速度調節已經不是難事，對于常規的貨物輸送在生產中的使用是一個很大幫助，下面我們就變頻器的使用說說原理；
變頻改造中的自動輸送機控制系統由PLC控制。中控臺提供數字顯示，使用變頻器配置部件BPJ1-250-660實時控制滾筒輸送機，并使用歷史數據記錄功能記錄數據和報警數據的軟件PLC控制系統完成變頻器的啟?？刂?，以恒速啟動和控制每臺電機管的頻率，并在電機中執行過流，過載，短路檢測和保護，并執行輸送速度和滾筒輸送機的偏差檢測。等等。在滾筒輸送機變頻改造后，原有工頻電啟動柜預留為工頻旁路，防止變頻器發生故障，影響生產。如果變頻器發生故障，原電源頻率啟動柜可用于緊急操作，電機可快速切換到直接電機啟動狀態，即增加的變頻回路連接在與原始工頻環路并聯，形成雙環可轉換控制系統。
例如配有旋轉液壓平臺的滾筒輸送線控制，共有12個滾筒電機分布在滾筒輸送線上，安裝了繼電器開關，光電感應開關等執行位置的檢測和控制。每一條滾筒上有3個馬達配備有變頻器。另外，配置PLC進行控制。
1，變頻器接口的應用

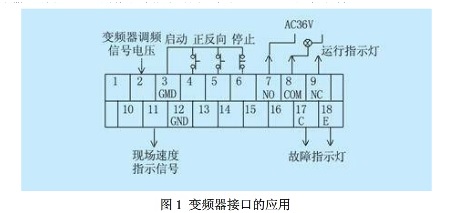

圖1是沒有矢量控制的標準逆變器接口圖。 PLC提供變頻器的信號電壓，信號電壓范圍為0-5V。 7,8,9是繼電器輸出信號，在此用作正常操作的指示器：17,18是集電極開路輸出端子，當發生過流故障時用作故障指示器，燈亮著。
端部11是電壓信號輸出端子，隨著逆變器的輸出頻率而變化。對應0-5V的頻率范圍為0-50HZ，因此可用作場速指示信號。在圖1中，故障指示信號也必須發送到PLC，以便統一控制PLC。
2.選擇變頻器和電動滾筒。
投資者的選擇與一般系統的選擇類似。首先，逆變器的容量必須大于電機的容量。還必須考慮逆變器的額定電流大于電動機的額定電流。選擇投資者能力的方法是：
逆變器的額定電流是大于或等于KINImn + N（IMDN-IMN）1時：
的發動機輥N，電機額定電流IMN輥，電機鎖定當前IMDN，電機的數量可以被阻斷，K因子，通常至少1.1數
其次，滾筒輸送機的線路正在選擇逆變器的類型。由于滾筒驅動系統對穩態精度和動態響應的要求較低，因此可選擇標準型逆變器而無需矢量控制，實際選擇的變壓器輸出頻率精度為0.01％*頻率更高。在配置滾筒輸送線的變頻器參數時，通常需要選擇合適的V/f控制曲線。然而，對于輥式輸送機線的輸送機系統的恒定扭矩負載，最好使用恒定扭矩控制。根據是否有投資者使得扭矩調節的投資者，應該增加電機和變頻器的低速扭矩提高的能力。
在輸送機系統的控制模式中，可以使用沒有速度傳感器的開環控制。由于電動滾筒的特殊性，仍然需要注意。首先，相同功率的電動滾筒遠大于普通異步籠型電動機的額定電流，通常大于2倍。其次，可以阻止電動滾筒。通常，電動機停止電流不大。它大約是其標稱電流的3倍，但對于逆變器，電流裕量大于一般系統。電動滾筒的選擇與普通發動機的選擇相同，但應考慮一個。由于電動滾筒安裝在工作臺下，在很多情況下，通風散熱不順暢，在低速運轉的情況下，散熱能力較差比額定速度，應根據情況提供通風冷卻裝置。它也被使用，因?yàn)槟孀兤鞯妮敵鲭妷翰豢杀苊獾鼐哂休^高的諧波，并且較高的諧波增加了電動機的損耗，必須注意電動機的溫度升高。高次諧波也會增加發動機噪音。然而，實踐表明，噪音問題并不突出，因?yàn)楣氖捷斔蜋C(jī)的線路更嘈雜。
以上從理論上分析了滾筒輸送機在變頻器的變化，變頻器的使用對生產中速度調節有很大作用，在輸送過程中防止物件積壓，包裝輸送過程的精準確定，是滾筒輸送機向著自動化發展邁出了一大步；
