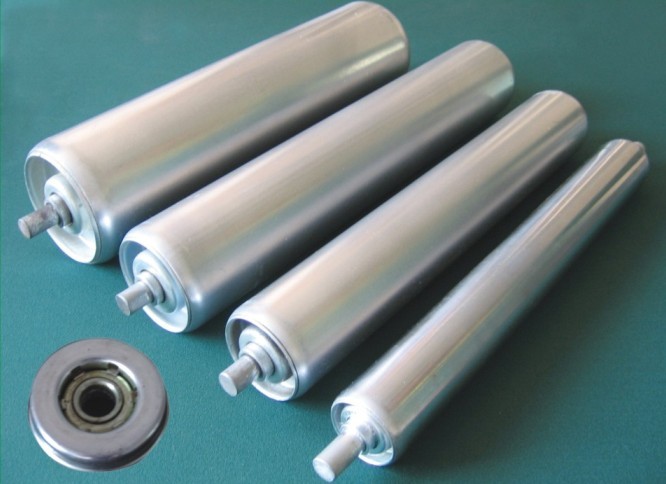

無動力滾筒是用手動方式依靠外力推動或改變其運行方向的圓筒形組件，是滾筒輸送機中的一種，是輸送設備的主要配件。無動力滾筒的主要作用是通過人工推送貨物來達到傳送貨物的目的。
無動力滾筒由以下及部分組成：(1)筒體：一般由圓管制作。常用的有鋼管、塑料管，高精度和高強度的可以用圓鋼制作；
(2)內軸：一般由圓鋼制作。直徑小的可以用冷拉圓鋼，直徑大的精度高的可以車制；
(3)端蓋：一般由碳鋼制作。直徑小的載重量不大的可以采用沖制的方式加工，直徑較大的或者載重量大的采用車制加工；
(4)軸承：根據筒體和端蓋選擇合適的標準軸承即可。
滾筒根據其外管材質、管材直徑、軸心直徑、軸心材質、壁厚以及尺寸計算方式等制作而成，一般分為兩種類型，一種是用黃色的PP材料制作成的端蓋的無動力內牙軸心式的輸送機自由滾筒，還有一種則是以金屬作為材料制作而成的端蓋的無動力內牙軸心式的輸送機自由滾筒。
無動力滾筒則需要外力傳動。
結構：采用特制鋼質軸承座、半精密軸承 特點：經久耐用，轉動靈活，價格低廉
用途：適合各種輕型、中型輥道輸送機
適用場所：適合工廠、倉庫、物流中心的室內 定義 用手動方式驅動輸送帶或改變其運行方向的圓筒形組件，是滾筒中的一種，是輸送設備的主要配件。
無動力滾筒概述 ：
無動力滾筒的主要作用的通過人工推送貨物來達到傳送貨物的目的。
結構無動力滾筒由以下及部分組成： 1 、筒體 一般由圓管制作。常用的有鋼管、塑料管，高精度和高強度的可以用圓鋼制作；
2 、內軸 一般由圓鋼制作。直徑小的可以用冷拉圓鋼，直徑大的精度高的可以車制；
3 、端蓋 一般由碳鋼制作。直徑小的載重量不大的可以采用沖制的方式加工，直徑較大的或者載重量大的采用車制加工；
4 、軸承 根據筒體和端蓋選擇合適的標準軸承即可。
| 無動力錐型鍍鋅滾筒 (國標機械軸承） 單位=毫米 |
|
型號 |
小端直徑 |
大端直徑 |
滾筒錐度 |
軸心直徑 |
滾筒長度 |
滾筒材料 |
表面處理 |
|
錐型滾筒 |
客戶自定 |
客戶自定 |
客戶自定 |
Φ12 Φ15
Φ20 Φ25 |
100～1200 |
碳鋼
不銹鋼 |
鍍鋅
包膠
不銹鋼 |
無動力滾筒的結構
分類：

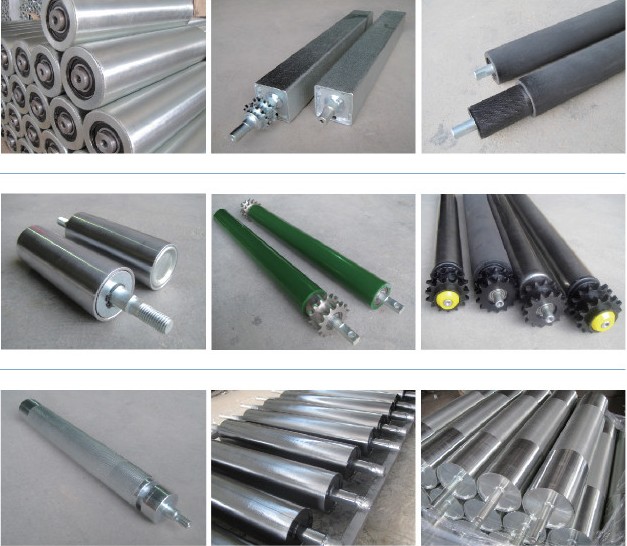

按筒體材料的不同可以分為以下幾種： 1 、碳鋼滾筒，即滾筒筒體用碳鋼管加工；
2 、塑料滾筒，即滾筒筒體用塑料管加工；
按筒體表面處理的方式分為以下幾種： 1 、電鍍滾筒 即滾筒表面電鍍，常見的有鍍鋅，也可以鍍鉻，鍍鎳等；
2 、噴塑滾筒 即滾筒表面噴塑粉，也可以采用噴漆的方式處理；

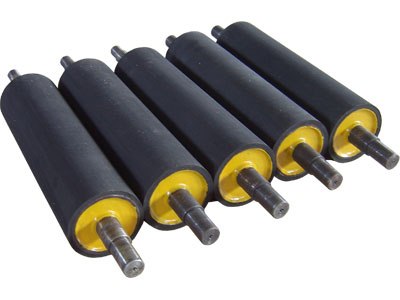

3 、包膠滾筒 即滾筒表面包膠，可以包各種顏色的橡膠，滾筒面柔軟，減少貨物的磨損。

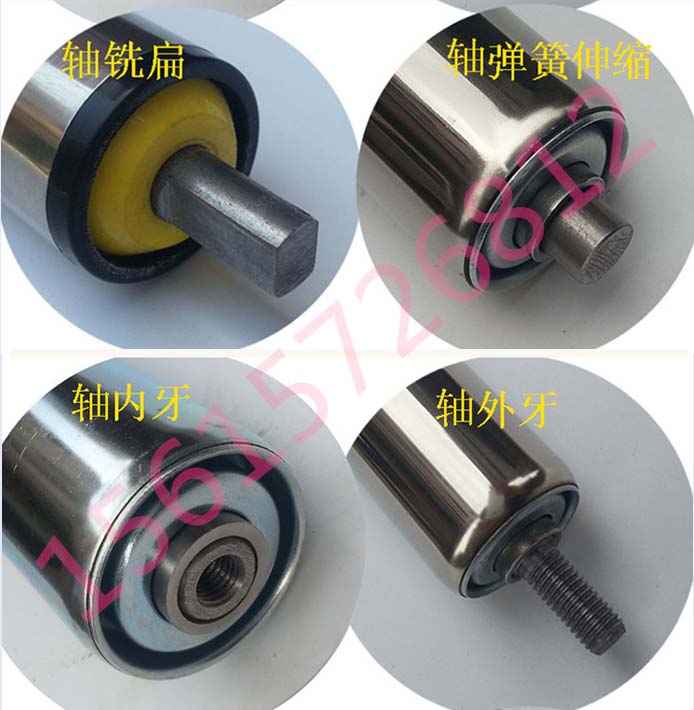

按內軸安裝方式不同可以分為幾下幾種： 1 、外螺紋緊固；
2 、內螺紋緊固；
3 、扁榫式卡裝；
4 、圓軸卡銷式；
5 、彈簧卡槽式

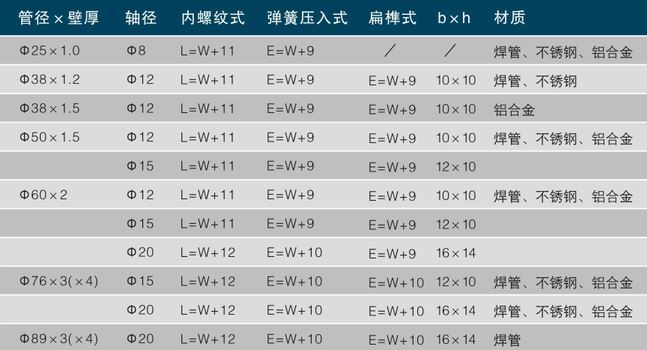

| 滾筒直徑 |
外管材質 |
管材直徑 |
軸心直徑 |
軸心材質 |
壁厚 |
尺寸計算方式 |
| 無動力內牙軸心式（黃色PP端蓋） |
PVC
碳鋼鍍鋅
不銹鋼 |
38/50/60 |
12 |
碳鋼/不銹鋼 |
1.5/2.0/3.0 |
RL+10mm=EL/AGL |
| 無動力內牙軸心式（金屬端蓋） |
PVC
碳鋼鍍鋅
不銹鋼
Stainless Steel |
38/50/60 |
12 |
碳鋼/不銹鋼 |
1.5/2.0/3.0 |
RL+10mm=EL/AG |
以上資料是常用的滾筒輸送機配件，樂途行工業設備
依據客戶需求定制生產，
